Как ключевое энергетическое оборудование в области промышленного производства, остаточное тепло, создаваемое компрессорами во время их эксплуатации, уже давно рассматривается как “ промышленный отход”. Согласно статистическим данным, компрессоры потребляют 80% электроэнергии и в конечном итоге превращаются в распределение тепловой энергии, эти расточительные источники энергии, если они не используются, не только увеличивают эксплуатационные расходы предприятия, но и создают огромное экологическое бремя.

Благодаря использованию устройства рекуперации остаточного тепла компрессора или водяного теплового насоса, можно снизить температуру масла компрессора, нелегко испортиться, хорошо смазать, уменьшить износ оборудования, продлить срок службы компрессора

Масло компрессора охлаждается, так что вязкость повышается, герметичность хорошая, всасывающая сила большая, утечка уменьшается, повышается производительность газа; Температура компрессора невелика, может быть непрерывной полной нагрузкой, уменьшает количество загрузки легкого компрессора до ≥25%; Температура воздуха в машинном отделении понижается до температуры окружающей среды при эксплуатации, может быть остановлен вентилятор охлаждения и вентилятор в машинном отделении.

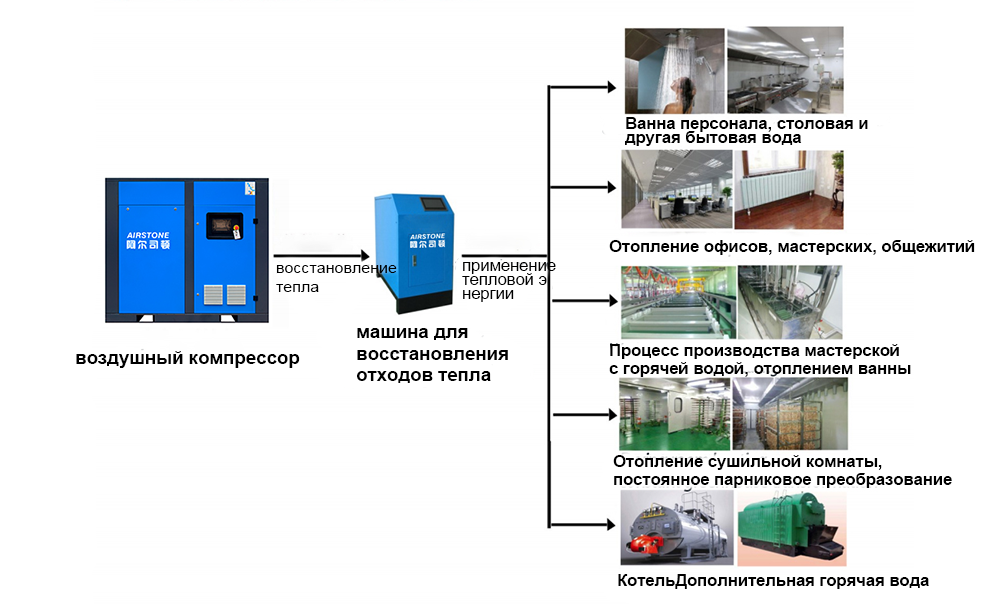

Снижение нагрузки на обработку оборудования после обработки на 20%, повышение эффективности обработки; Оставшееся тепло компрессора полностью используется для производства горячей воды, без выбросов отработанного теплового газа, что значительно снижает потребление энергии для подготовки горячей воды.

принцип работы компрессора

Устройство рекуперации остаточного тепла компрессора использует высокотемпературную нефтегазовую теплоту, создаваемую во время работы компрессора, и передает тепловую энергию в холодную воду через рекуператор остаточного тепла для достижения сбора и использования тепловой энергии. Как показано на рисунке, вращающийся воздух винта, приводимого в движение двигателем, проходит через фильтр и вдыхается в винтовой компрессор, образуя воздух высокого давления, который смешивается с циркулирующим маслом, чтобы сформировать высокотемпературную нефтегазовую смесь, входящую в нефтегазовый сепаратор.

Нефтегазовая смесь делится на высокотемпературное масло и газ высокого давления, в котором газ подается потребителю после радиатора, циркулирующий газ отделяется после сепаратора нефти и газа, конденсируется в жидкость, затем охлаждается охладителем, фильтруется фильтром обратно в компрессор, завершает процесс цикла.

Устройство рекуперации отработанного тепла вводит высокотемпературное циркулирующее масло (или высокотемпературное масло и газ) в устройство рекуперации отработанного тепла компрессора, полностью восстанавливает высокотемпературное тепло, создаваемое во время работы компрессора с помощью теплообменника, эффективно снижает рабочую температуру компрессора, повышает эффективную работу компрессора и увеличивает производительность.

монтажный чертеж агрегата

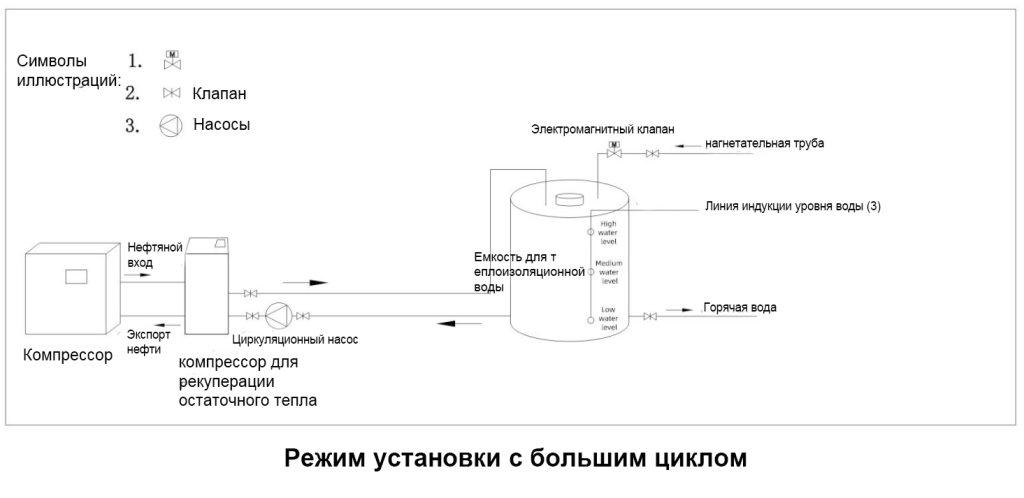

1.Режим установки с большим циклом:

(Применяется в случае близости помещения компрессора к станции водоснабжения)

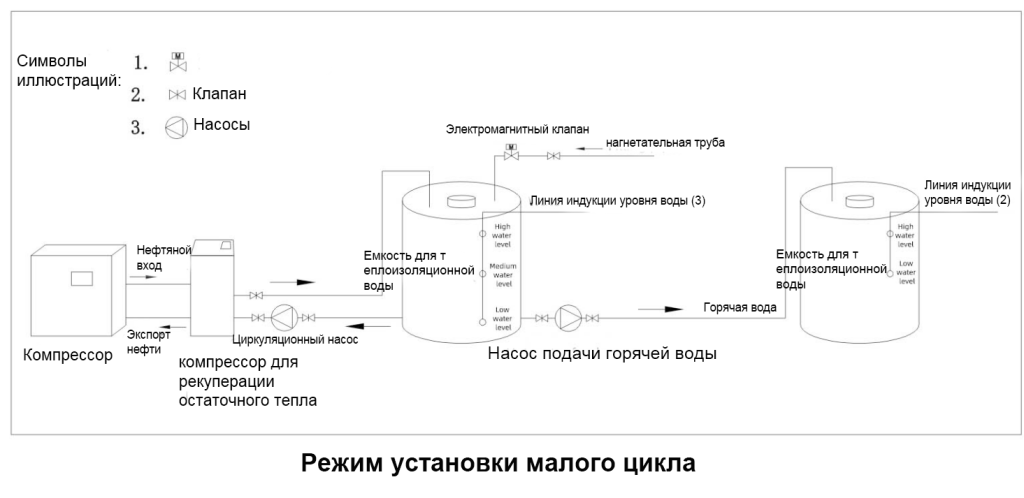

2.Режим установки малого цикла:

(Применяется в случаях, когда помещение компрессора находится на большом расстоянии от источника воды)

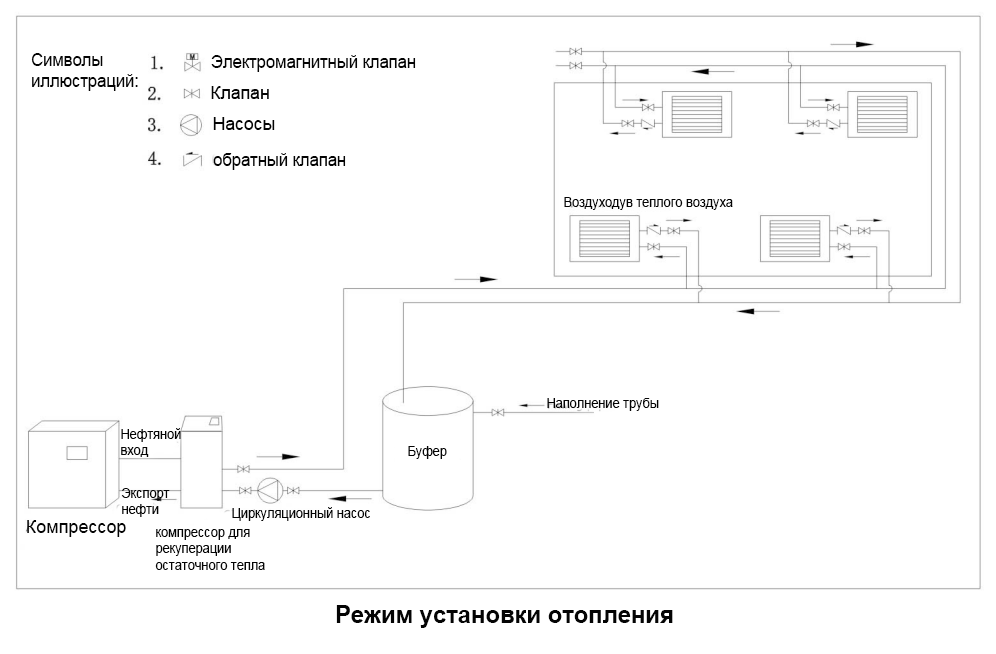

3.Способы установки отопления:

Выбор службы рекуперации отработанного тепла компрессора 111 – это не только обновление оборудования для станции воздушного давления, но и участие в практике ответственности за построение углеродно – нейтрального общества. Мы считаем, что каждая энергосберегающая трансформация является обязательством для будущего развития пользователей. 111. Мы готовы работать с нашими клиентами, чтобы продвигать устойчивое развитие в промышленности, чтобы каждая энергия приносила максимальную пользу.
