Роторно-винтовой компрессор:Компоненты, эксплуатация и техническое обслуживание
В этом руководстве мы разберем основные компоненты, из которых состоит винтовой компрессор.Узнайте, что делает каждый компонент и как он работает, а также узнайте, как правильно обслуживать компрессор для достижения оптимальной производительности и долговечности.
Какие основные компоненты входят в состав винтового компрессора?
При покупке винтового компрессора важно знать, из каких компонентов состоит правильно работающий винтовой воздушный компрессор.Ниже приведен краткий список основных частей и функций:

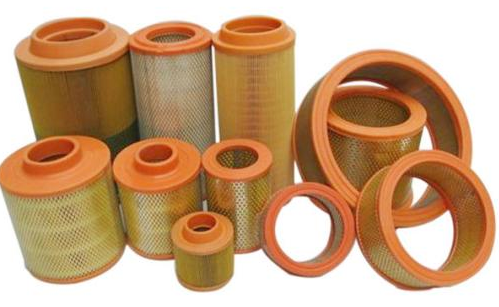

-Фильтр всасываемого воздуха:Устанавливается на входе в камеру сжатия для улавливания и уменьшения количества пыли и попадания вредных частиц.Необходим для очистки и защиты компрессорной ступениов.

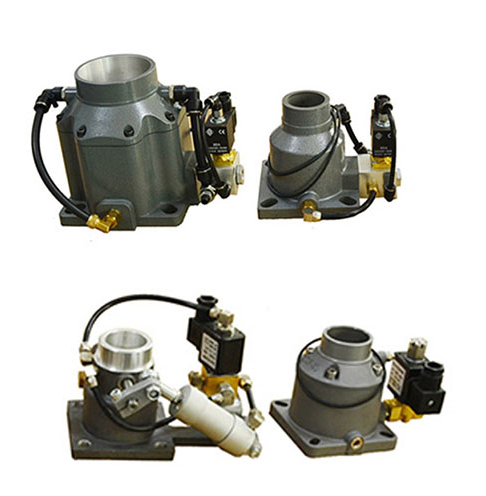

-Всасывающий клапан или клапан загрузки/разгрузки:Этот клапан обычно устанавливается в верхней части компрессорного блока.Он отвечает за всасывание сырого воздуха внутрь для обработки вращающимся винтовым элементом.Полностью открывается, когда давление в системе падает ниже минимального заданного предела (загрузка), и закрывает клапаны (разгрузка), когда давление в системе достигает максимального заданного предела.

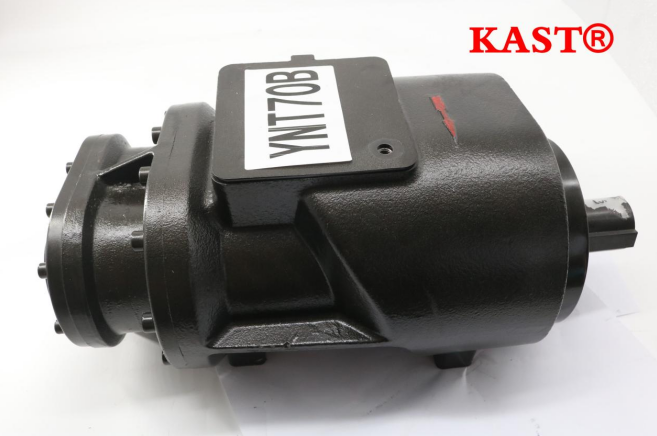

-Вращающийся винтовой элемент:Направляет воздух к выходу и создает давление.
-Камера сжатия:Охватывает вращающийся винтовой элемент.Возможна установка нескольких ступеней для большего давления.
-Роликовые и шариковые подшипники качения:Они фиксируют вращающиеся винты, обеспечивая их балансировку и равномерное вращение.
-Масляный фильтр:Масляные фильтры устанавливаются в масляной системе для постепенного удаления загрязнений в масле, которое используется для смазки или сжатия.
-Емкость-сепаратор:Это резервуар, в который подается сжатый воздух для отделения масла от сжатого воздуха.Он также служит резервуаром для масла и удерживает давление воздуха с помощью клапана минимальное давление для поддержания давления смазки в системе.
-Сепараторы:Специально для маслонаполненных компрессоров, встраивается внутрь сепаратора и фильтрует излишки масла, чтобы сжатый воздух выходил из системы с минимальным остаточным содержанием масла.
-Прокладки и уплотнения:Необходимы для поддержания максимального давления и обеспечения герметичности всего компрессора в критических точках устройства.
-Обратный клапан/контрольный клапан:Этот клапан гарантирует, что когда компрессор разгружается или перестает вырабатывать воздух, он сохраняет давление в системе ниже по потоку.

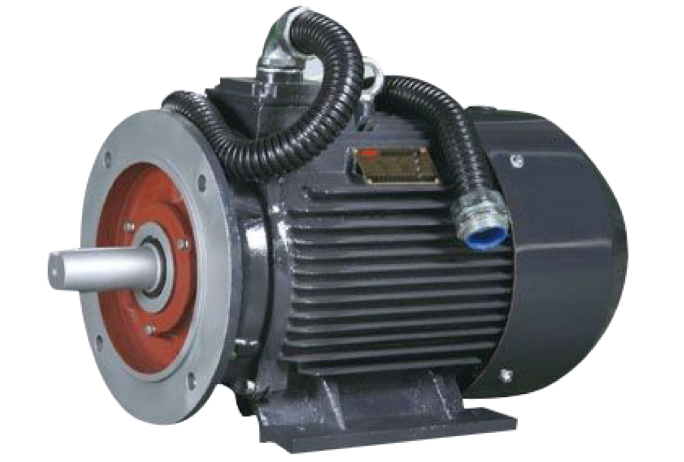

-Двигатель компрессора:Приводит в движение вращающиеся винты и обеспечивает цикл сжатия.Он управляется микропроцессорным контроллером компрессора.
-Управление системой:Представляет собой панель индикации и ввода.Необходим для управления, автоматизации и мониторинга компрессорной установки.
-Разгрузочный клапан:Обычно его устанавливают в конце процесса сжатия.Он открывается только после достижения нужного минимального давления и обеспечивает поддержание достаточного давления в системе для обеспечения хорошей смазки ступеней сжатия.
-После охладителя:Охлаждает сжатый воздух и отводит тепло, выделяемое в процессе сжатия.Охладители могут охлаждаться либо окружающим воздухом, либо компрессорами с водяным охлаждением.Выбор воздушного или водяного охлаждения осуществляется в зависимости от индивидуальных требований заказчика и места установки.
-
-
-
